O gênio é um por cento de inspiração e noventa e nove por cento de transpiração". As palavras de Thomas Edison mostram o trabalho árduo por trás de todo sucesso, como o projeto de moldes de injeção de plástico. Este artigo analisa como o planejamento cuidadoso transforma ideias em produtos de qualidade por meio da moldagem por injeção de plástico.

De objetos comuns a componentes automotivos, a produção moderna depende criticamente de moldagem por injeção de plástico . Um bom molde reduz o desperdício, garante itens perfeitos e economiza dinheiro. Mas como os engenheiros combinam habilidade técnica com imaginação?

Este guia abrange as principais etapas, desde a primeira ideia até a fabricação do produto. Saiba como cada etapa, desde a escolha dos materiais até a criação de modelos digitais, afeta a qualidade do produto e sua durabilidade. Independentemente de você projetar ou fabricar produtos, este guia o ajudará a entender melhor a moldagem por injeção de plástico, levando a melhores resultados.

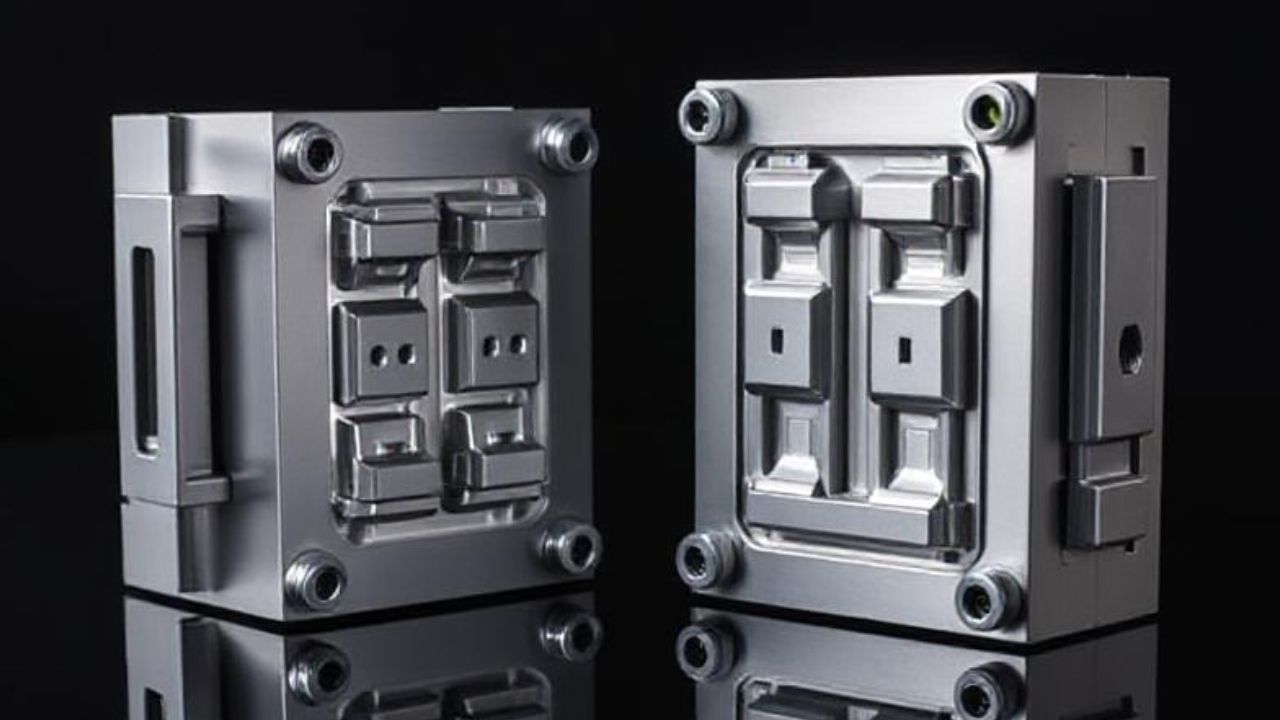

Entendendo os fundamentos do projeto de moldes de injeção de plástico

O aprendizado do projeto de moldes de injeção plástica começa com o conhecimento de seus fundamentos. A fabricação de bons moldes requer essas ideias, que também ajudam a garantir a fabricação precisa e consistente das peças.

A base científica do método

• A moldagem por injeção de plástico é impulsionada principalmente pela física. Os principais elementos incluem:
• O plástico derretido passa sob pressão regulada para os moldes.
• Controle de temperatura: Ciclos perfeitos de aquecimento e resfriamento definem o comportamento do material.
• A resistência da peça e o acabamento da superfície dos padrões de solidificação se influenciam mutuamente.

Elementos importantes dos sistemas para moldagem por injeção

Os sistemas modernos consistem em três componentes fundamentais:

• Direciona o material fundido para a cavidade do molde em uma unidade de injeção.
• A unidade de fixação mantém o molde fechado durante os ciclos de injeção.
• Gerenciamento digital dos sistemas de controle de tempo, pressão e temperatura

Materiais comuns de moldagem por injeção de plástico

A escolha do material é muito importante. As opções mais comuns são:

• Polietileno: Durabilidade da embalagem e do contêiner.
• O plástico ABS é versátil para bens de consumo e aplicações automotivas.
• O material de alta resistência para componentes técnicos é o náilon.

Cada ingrediente influencia o projeto do molde. Isso abrange as pressões da cavidade e as taxas de resfriamento.

Análise de requisitos para planejamento e projeto iniciais

O início de um trabalho de projeto de molde de injeção plástica exige uma preparação rigorosa. Essa fase garante que todos os elementos estejam alinhados com os objetivos do produto acabado. Os projetistas coletam dados sobre a forma da peça, as tolerâncias e as condições de trabalho antes de desenvolver os desenhos em CAD.

Para evitar ajustes posteriores, eles também examinam as necessidades estruturais e os tratamentos de superfície.

As etapas importantes incluem a verificação da espessura da parede para evitar pontos fracos. Eles também observam os ângulos de inclinação para facilitar a remoção da peça e os cortes inferiores que podem precisar de projetos especiais de molde. As equipes também consideram as propriedades do material para se adequar ao processo de moldagem por injeção de plástico. Por exemplo, os plásticos rígidos podem precisar de um resfriamento diferente dos flexíveis.

• A consistência da espessura da parede evita deformações e defeitos
• Os ângulos de inclinação simplificam a remoção de peças dos moldes
• A análise do rebaixo determina a complexidade do molde antecipadamente

O design para manufaturabilidade (DFM) é usado para facilitar a produção. Os engenheiros trabalham com os clientes para confirmar detalhes como cor, textura e quantas peças são necessárias. Chegar a um acordo sobre esses detalhes logo no início ajuda a evitar custos extras e atrasos. Um bom planejamento significa que os moldes podem produzir peças com eficiência, qualidade e velocidade adequadas.

Projeto conceitual e revisão da especificação do produto

A transformação de ideias em moldes reais começa aqui. Engenheiros e projetistas trabalham juntos. Eles garantem que as especificações do produto correspondam ao que pode ser feito na moldagem por injeção de plástico. Cada escolha feita aqui afeta o projeto do molde, visando à economia de custos e à qualidade.

Identificação de recursos críticos de projeto

Recursos importantes, como linhas de separação e estruturas centrais, são planejados com antecedência. Os projetistas observam:

• Linhas de separação para ejeção suave
• Alinhamento da cavidade/núcleo para evitar defeitos
• Zonas de tolerância dimensional para retração de material

Considerações sobre a seleção de materiais

A escolha do material correto é fundamental. As equipes verificam:

• Taxas de encolhimento que afetam as dimensões da cavidade
• Características do fluxo que determinam a colocação da comporta
• Layouts de canais de resfriamento para modelagem da resistência ao calor

Estabelecimento de requisitos de volume de produção

A quantidade a ser produzida afeta a complexidade do molde. Para pedidos grandes, os moldes podem precisar de:

• Moldes de múltiplas cavidades para maior eficiência
• Sistemas de corredores otimizados para o fluxo de materiais
• Configurações de resfriamento personalizadas para grandes lotes

Fazer uma revisão profunda aqui evita mudanças caras mais tarde. Trata-se de encontrar o equilíbrio certo para moldes que funcionem bem e sejam econômicos.

Os principais elementos do projeto de moldes de injeção de plástico

Todo projeto bem-sucedido de molde de injeção plástica depende de quatro elementos-chave. Esses elementos afetam a qualidade da peça, a velocidade de produção e o sucesso do projeto. Vamos explorar cada área central para entender seu impacto.

Sistemas de bloqueio e seu impacto

As portas são por onde o plástico derretido entra durante a moldagem. Existem diferentes tipos, como as portas de borda para peças planas e as portas submarinas para itens transparentes. As portas de ponta quente são usadas para formas complexas.

A escolha do local correto do portão é fundamental. Ela evita que as peças se deformem e garante um resfriamento uniforme. Uma má escolha da porta pode causar marcas visíveis ou resfriamento desigual.

Estratégias de design de corredores

• Tipos de corredores: Os corredores frios usam sucata ejetada, enquanto os corredores quentes reciclam o material para aumentar a eficiência.
• As dimensões são importantes: O tamanho do rotor afeta o fluxo de material e a perda de pressão. Ele deve ser o ideal para evitar o enchimento insuficiente ou o desperdício de material.
• O equilíbrio é fundamental: As corrediças balanceadas preenchem todas as cavidades de maneira uniforme, reduzindo os defeitos.

Layout do sistema de resfriamento

Canais de resfriamento conformes, com o formato do molde, podem reduzir os tempos de ciclo em 20-40%. Eles são colocados perto de peças grossas para evitar deformações. O sistema de resfriamento é ajustado para corresponder às propriedades térmicas do material para um resfriamento uniforme.

Planejamento do mecanismo de ejeção

Os pinos de ejeção devem corresponder ao formato da peça para evitar arranhões. A força usada deve ser uniforme para não distorcer a peça. Para materiais flexíveis, ejetores especiais ou superfícies texturizadas ajudam a fixar a peça durante a ejeção.

Técnicas de modelagem CAD e prototipagem virtual

A modelagem CAD e a prototipagem virtual mudaram para melhor o projeto de moldes de injeção de plástico. Eles se afastaram das suposições e se aproximaram da precisão. Ferramentas como o SolidWorks e o Autodesk Moldflow permitem que os engenheiros criem modelos 3D detalhados a partir de esboços simples.

Esses programas facilitam a realização de alterações. Você pode experimentar rapidamente diferentes posicionamentos de porta ou canais de resfriamento sem precisar fazer um protótipo físico.

• Ferramentas de compensação de encolhimento preveem a contração do material
• A análise preliminar destaca os possíveis prejuízos
• A visualização da espessura da parede garante a distribuição uniforme do material.

Os engenheiros experientes ainda são absolutamente essenciais, mesmo com essas ferramentas. Eles são capazes de equilibrar os resultados com o que é realisticamente viável na produção real. Essa combinação de habilidade humana e tecnologia garante que os moldes se ajustem e satisfaçam os critérios de produção. A prototipagem virtual sempre será essencial para uma fabricação eficaz e com menos erros, já que o design do molde de injeção plástica continua a se aprimorar.

Simulação e análise do fluxo do molde

Para produtos de design de moldes de injeção de plástico, a análise do fluxo do molde funciona como um laboratório de testes virtual. Um software especial permite que os engenheiros simulem o comportamento do plástico derretido nos moldes. Isso garante que os projetos funcionem antes que o metal seja cortado.

Esse estágio diminui a distância entre os modelos 3D e a produção real. Na moldagem de protótipos, ela reduz a necessidade de tentativa e erro.

Previsão e prevenção de erros

As simulações podem detectar empenamentos precoces ou marcas de afundamento. Elas permitem a resolução de problemas compartilhados, incluindo:

• Tiros curtos: Localização de áreas quando os moldes não são preenchidos pelo material
• As linhas de solda mostram onde as frentes de fluxo se cruzam
• Deformação: Modelos de como o estresse térmico influencia os componentes

Aperfeiçoando os padrões de preenchimento

O software rastreia o material à medida que ele passa por portas e corredores. Os engenheiros alteram:

• Posicionamento da comporta para obter um fluxo uniforme
• Velocidade de injeção
• Espessura da seção

A otimização dos padrões de preenchimento ajuda a minimizar os vazios e a tornar as peças mais consistentes.

Examinando a eficiência do resfriamento

O design dos canais de resfriamento influencia a velocidade de produção das peças. Os testes revelam:

• Regiões quentes que exigem linhas extras de resfriamento
• Perda de pressão nos caminhos do fluxo de refrigerante
• Modelos de tensão residual

Os tempos de ciclo podem cair até 20% com o resfriamento aprimorado. Isso economiza nos custos de produção.

Da moldagem de protótipos à escala de produção

Passando da moldagem de protótipos para moldagem de produção precisa de um planejamento cuidadoso. Isso garante que os moldes finais possam lidar com grandes volumes. No início, são usados métodos econômicos, como moldes de alumínio ou protótipos impressos em 3D. Eles testam os projetos sem um grande investimento.

Essas etapas ajudam a encontrar problemas antes de gastar com ferramentas caras.

• Moldes de alumínio para prototipagem rápida
• Moldes impressos em 3D para iterações de design
• Moldes de aço simplificados para testes funcionais

As lições da moldagem de protótipos moldam o projeto do molde de produção. Testar a ejeção da peça, a eficiência do resfriamento e o fluxo de material é fundamental. Por exemplo, ver a deformação em um protótipo ajuda a posicionar as linhas de resfriamento nos moldes de produção.

O sucesso no dimensionamento da produção vem do uso de dados do protótipo. A correção antecipada de problemas garante que os moldes sejam bons para a qualidade, a durabilidade e o crescimento.

Seleção das máquinas de moldagem por injeção de plástico corretas

Escolhendo o caminho certo Máquinas de moldagem por injeção de plástico é fundamental. Ela garante que seus moldes funcionem bem com o equipamento de produção. Essa etapa é importante para a qualidade e a eficiência da moldagem por injeção de plástico.

Adequação das especificações da máquina aos requisitos do projeto

Primeiro, observe as principais especificações da máquina, como tamanho da injeção, pressão de injeção e capacidade de fixação. Compare-as com as necessidades de seu molde. Por exemplo, um molde que precisa de 500 cm³ de material precisa de uma máquina que possa lidar com isso.

Certifique-se de que a máquina possa lidar com a espessura do seu molde. Isso garante uma transição suave do projeto para a produção sem custos adicionais.

Cálculos de força de fixação

É fundamental obter a força de fixação correta para evitar defeitos. Veja como fazer isso:

• Multiplique a área da superfície de separação do molde pela pressão do material (como 2.500 psi para PP).
• Adicione 10-15% por segurança.
• Verifique se a força de fixação da máquina é suficiente.

Uma força insuficiente pode causar problemas de ejeção de peças. O excesso pode aumentar o uso de energia e os custos.

Possibilidades de integração de automação

Projete moldes para automação desde o início. Pense nos seguintes recursos:

• Estações robóticas de remoção de peças
• Sistemas integrados de rotulagem no molde
• Configurações de múltiplas cavidades para execuções de alto volume

O alinhamento dos recursos do molde com a automação da máquina aumenta a eficiência da produção.

Entendendo e gerenciando os custos de moldagem por injeção de plástico

O gerenciamento de custos é fundamental no projeto de moldes de injeção de plástico. Cada escolha, do projeto à produção, afeta as despesas. Esta seção analisa como cortar custos sem perder a qualidade.

Análise do investimento inicial em ferramentas

Os custos de ferramental variam de acordo com a complexidade, o material e a vida útil do molde. Os moldes complexos com recursos detalhados custam mais no início. A escolha do aço e a precisão também afetam o custo inicial. custos de moldagem por injeção de plástico.

Um molde feito para mais de 100.000 ciclos pode custar mais no início. Mas ele economiza dinheiro em cada peça ao longo do tempo.

• As geometrias complexas aumentam o tempo de usinagem e os custos com ferramentas
• Os aços de alta qualidade aumentam a durabilidade, mas elevam os custos iniciais
• As projeções de vida útil determinam a alocação do orçamento de ferramentas

Manter registros de manutenção ajuda a prever quando as peças precisam ser substituídas. O projeto adequado reduz os custos de longo prazo com reparos e substituições.

Protocolos de garantia de qualidade e testes

Projetar peças que sejam fáceis de inspecionar ajuda a encontrar problemas com antecedência. Problemas como fulgor, marcas de afundamento ou empenamento precisam de correções rápidas:

• Flash: Tolerâncias apertadas e ventilação reduzem o excesso de material
• Marcas de pia: O posicionamento otimizado da comporta garante a uniformidade do fluxo de material
• Mudanças dimensionais: Os sistemas de resfriamento estabilizam a geometria da peça
• Sensores de pressão de cavidade para detectar vazios
• Imagens térmicas por infravermelho para análise de resfriamento
• Digitalização automatizada de dimensões de peças

Essas etapas impedem os defeitos antes que eles se agravem. Verificações regulares comparam as peças de produção com os projetos, mantendo os moldes precisos. Essa abordagem economiza dinheiro ao reduzir o desperdício e prolongar a vida útil do molde. Isso faz com que a garantia de qualidade seja uma estratégia fundamental de economia de custos para empresas focadas na confiabilidade da moldagem por injeção de plástico.

Conclusão

A criação de um projeto de molde de injeção de plástico tem tudo a ver com precisão. Cada escolha, desde a escolha dos materiais até a configuração dos sistemas de resfriamento, afeta a qualidade e o custo do produto. O uso de ferramentas como software CAD e análise de fluxo de molde ajuda a transformar ideias em moldes reais...

Está iniciando um novo projeto? Junte-se a fabricantes de moldes que conheçam sua área. A Society of Plastics Engineers oferece dicas para tornar os projetos viáveis. Ao controlar os custos desde o início, você se prepara para o sucesso. O futuro do projeto de moldes é usar a tecnologia inteligente para manter os custos baixos e a qualidade.

PERGUNTAS FREQUENTES

Quais são os custos típicos da moldagem por injeção de plástico?

Os custos de moldagem por injeção de plástico variam muito. Eles dependem da complexidade do molde, da escolha do material e de quantas peças você precisa. O custo de fabricação do molde pode ser de milhares a mais de cem mil dólares, dependendo do seu projeto.

O que devo considerar ao selecionar máquinas de moldagem por injeção de plástico?

Ao escolher uma máquina de moldagem, combine-a com as necessidades de seu projeto. Observe o tamanho da injeção, a pressão de injeção, a força de fixação e os tipos de materiais. Além disso, pense em adicionar automação para aumentar a eficiência.

Como o projeto do molde de injeção plástica afeta a eficiência da produção?

Um bom projeto de molde é fundamental para uma produção eficiente. Ele garante que as peças fluam bem, esfriem uniformemente e sejam ejetadas sem problemas. Esse projeto ajuda a reduzir os tempos de ciclo, diminui os defeitos e torna o processo mais suave.

Quais são as vantagens da moldagem de protótipos?

Moldagem de protótipos é rápido e econômico para testar projetos antes da produção total. O uso de ferramentas de alumínio ou moldes impressos em 3D pode detectar e corrigir problemas de design, fluxo de material e ejeção antecipadamente.

Como posso garantir que meu molde de injeção plástica seja projetado para ser fabricado?

Para projetar a capacidade de fabricação, pense na espessura da parede, nos ângulos de inclinação e nos cortes inferiores desde o início. Um bom planejamento e conversas com o cliente ajudam a garantir que o molde funcione bem e seja eficiente.
